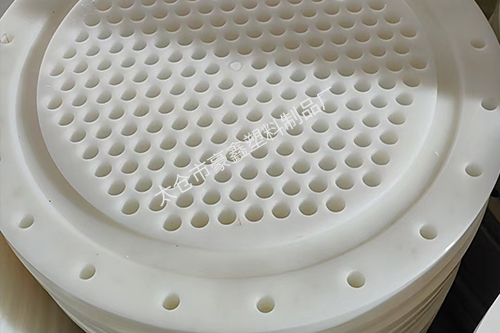

管板是各类换热器、冷却器、冷凝设备、反应釜内部的核心配套构件，以金属、塑料等多种材质加工成型，板面按规范排布密集管孔，主要用于固定换热管束、分隔设备内部腔室，同时承担承压、密封、导流等作用。产品品类丰富、适配场景广泛，凭借稳定的结构强度与密封性能，大量应用于化工、环保、电力、冶金、制药等诸多行业，是换热类工业设备正常运转不可或缺的关键部件。
一、结构特点与成型原理
管板整体为整块板式结构，常见外形包含圆形、矩形、异形等样式，板面根据换热管束的布局要求，精准加工阵列式通孔，孔径、孔距、孔位分布均严格遵循设备设计标准，确保换热管道能够精准嵌入固定。板体边缘可根据连接需求加工法兰面、密封槽、对接台阶等结构，方便与设备筒体、端盖完成装配组合。
从工作原理来看，管板将换热设备内部分隔为两个独立空间，让不同介质分区流动，借助穿插在管孔内的管束完成热量传递，有效避免流体相互掺混。密集的管孔对每一根换热管起到限位作用，减少设备运行中管道晃动、偏移问题，同时把介质压力、流体冲击产生的荷载均匀分散至整块板体，降低局部应力集中带来的损坏风险。不同材质管板采用对应工艺加工，金属管板多采用锻造、轧制结合精密钻孔工艺制作，结构密实强度高；非金属管板以整体模压成型为主，无拼接缝隙，搭配精细机加工，保障孔壁光滑、尺寸统一，从结构上提升装配精度与密封稳定性。
二、产品核心性能优势
第一，结构强度高，承压能力稳定。主流材质管板经过专业化加工，整体质地紧实，抗弯折、抗冲击性能良好，可适配常压、中压等多种工况。长期承受介质压力与流体冲刷不易出现变形、开裂，能够持续为换热管束提供稳固支撑，延长整套设备使用周期。
第二，密封效果出色，防串流能力强。板面与管孔加工精度高，管道与管孔装配后贴合紧密，结合配套密封工艺，可有效阻断不同腔室介质互通，杜绝串液、漏气问题。无论是常温介质还是小幅温度波动的工况，都能维持良好的密封状态，保障换热系统平稳运行。
第三，材质选择多样，工况适配性广。管板涵盖碳钢、不锈钢、聚丙烯、玻璃钢等多种材质，可根据介质特性灵活选用。普通清水、常温气体等常规工况可选用碳钢材质，控制使用成本；酸碱、盐雾等腐蚀环境优先搭配不锈钢或非金属材质，强化防腐能力；洁净生产场景可选用无析出材质，保障介质品质。
第四，安装维护便捷，综合实用性强。标准化规格产品可直接匹配各类通用换热设备，搬运、吊装、装配流程成熟。板面结构规整，表面不易大面积积存污垢，日常清理简单。除易损密封配件外，管板本体无需频繁养护，后期运维投入较少。部分材质管板还可进行二次开孔、裁切加工，能够适配少量非标设备改造需求。
三、主要应用场景
管板作为换热设备核心配件，应用场景覆盖全行业流体换热系统。化工行业使用最为普遍，各类酸碱换热器、物料冷却器、反应釜冷却系统内部均会装配管板，支撑管束完成化工原料的换热、降温作业，结合不同材质应对强弱不一的腐蚀介质。
环保水处理领域，污水换热器、废液冷却设备、中水回用机组大量配套管板，适应污水、酸洗废液等成分复杂的介质环境，保障水处理设备连续运行。电力、冶金行业中，发电机组冷却器、工业循环水换热设备、除尘降温机组，依靠高强度管板承受高压、高频冲击，满足大型工业设备的换热需求。
电镀、表面处理行业选用防腐型管板，适配电镀液、清洗液等腐蚀性药液换热场景。食品加工、制药行业则采用洁净级管板，在实现换热功能的同时，避免杂质、金属离子析出，符合行业洁净生产规范。各类小型立式、卧式换热罐体，也普遍使用管板完成内部管束定位与腔室分隔。
四、日常维护与检测要点
落实常态化巡检与规范养护，可有效延长管板使用寿命，保障换热效率。日常检查时，全面查看板面整体状态，观察表面是否出现变形、裂纹、锈蚀、鼓包等问题，重点检查管孔与换热管衔接位置、板体边缘密封区域，查看有无渗液、串流痕迹。金属管板留意表面防腐层是否脱落、锈蚀蔓延；非金属管板观察有无老化、发白、溶胀现象，发现异常及时处理。
清洁作业选用清水或中性清洗剂，搭配软质工具清理板面、管孔内的污垢、结晶与沉淀物，严禁使用尖锐器具、硬质钢丝刷大力凿刮，防止划伤板面与孔壁，破坏装配密封性。易产生结晶、淤积物的工况，适当缩短清理周期，避免杂物堵塞管孔，影响流体流通与换热效果。
使用过程中严格遵守设备额定压力、温度参数，禁止超温、超压运行，防止管板长期超负荷受力发生形变。设备停机检修时，同步检查板体周边密封件，出现老化、硬化及时更换。设备长期停用期间，彻底排空内部介质，清理管板及管束残留污物，保持内部干燥后封闭端口，做好封存防护。
五、选型与安装注意事项
选购管板时，首先依据配套换热设备规格，确定板体外形、整体厚度、孔径、孔距以及管束排布方式，保证管孔与换热管道精准匹配。其次结合介质种类、腐蚀强度、运行温度、压力等级选定材质，常规工况选用经济型材质，强腐蚀、高压工况选用增强型、耐腐蚀材质。同时根据设备连接结构，确定板体边缘形式，选择法兰式、嵌入式等对应款式。
安装前细致检查管板外观，确认无裂纹、变形、砂眼，管孔内壁光滑无毛刺、无凸起。装配换热管道时保证管材垂直入孔，均匀施力，禁止强行敲击、挤压，避免管板开裂或管孔形变。管板与设备筒体、端盖对接时，搭配适配密封垫片，均匀紧固连接件，保证结合部位密封严实。
全部装配完成后，按照行业标准开展通水、分段试压测试，逐一检查各腔室有无串液、渗漏问题，测试合格后方可正式投入使用。针对非标换热设备，可根据现场图纸、实测尺寸定制专属管板，保障装配精度与使用性能。
管板凭借多样的材质选择、扎实的结构性能与稳定的密封效果，成为换热设备不可或缺的核心构件。结合实际工况合理选型，按照标准流程规范安装，并坚持日常巡检与基础养护，能够充分发挥产品性能，为化工、环保、电力等多个行业的换热系统提供可靠支撑。
